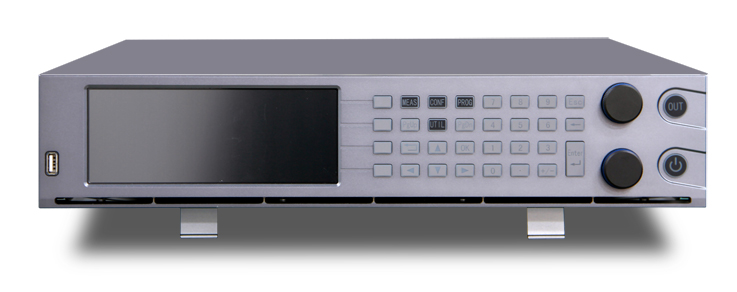

PAC0215主要特點
00001. 諧波擴展至100次@50Hz/60Hz、25次@400Hz；
00002. 輸出電壓可擴展L-N/450Vac@40Hz-70Hz，無需增加升壓變壓器；
00003. 輸出基波頻率擴展至5000Hz;
00004. 恒功率曲線輸出，無需設置高、低壓檔位；
00005. 交流、直流、交直流輸出模式；
00006. 單相、三相（三相聯動）、分相輸出模式；
00007. 可編程輸出阻抗；
00008. 兼容SCPI的RS-232, USB 和以太網接口；
00009. 支持標準：

IEC 61000-4-11
IEC 61000-4-13
IEC 61000-4-14
IEC 61000-4-27
IEC 61000-4-28
NB/T 32004
T/CPSS 1007-2020
MIL-STD-704
RTCA/DO-160

PAC0215關鍵特性
高功率密度
PAC具有極高的功率密度，移動、運輸方便。同等占地面積可獲得更大容量。
高精度
PAC可提供高達±0.025% F.S.精度的輸出電壓及±0.025% F.S精度的負載調整率。
一檔恒定功率輸出
普通的交流電源電壓輸出范圍有兩個檔位，以提供要么高電壓要么大電流。PAC系列設計了沿一個恒定功率曲線工作的獨特的單電壓范圍。在L-N/67Vac時即可輸出額定功率，這個工作狀態范圍可擴展至L-N/450Vac輸出不中斷。

直流輸出功率不降額

普通交流可編程電源，在輸出直流時，輸出電流只有交流有效值的一半，PAC直流輸出電流與交流有效值相同，使用戶得到更多功率。

? 直流恒壓模式下輸出電壓與輸出電流關系

輸出范圍寬

PAC可編程交流電源無需增加外部升壓變壓器，輸出電壓高達L-N/0-450V，全面涵蓋鋼鐵、石油、煤礦相關行業產品測試。

內置測試標準

滿足IEC 61000-4-11/-13/-14/-27/-28測試標準，性能有更大提升。幅值動態響應時間達100μs，相位精度達0.1°，諧波范圍擴展至 100次@50Hz/60Hz；25次@400Hz，含量高達40%。遠遠高于IEC 61000-4及MIL-HDBK-704中有關諧波測試要求，在滿足法規要求的條件下探知產品設計邊界。

內置多達30種典型諧波電壓波形，方便用戶一鍵調取。

PAC0215技術參數

產品型號	PAC 0115	PAC 0215	PAC 0315
輸出模式	交流、直流、交流+直流、直流+交流
輸出相數	三相、單相、三相獨立
交流輸出
電壓
額定范圍(V_rms)	L-N/0～300，L-L/0～520@15Hz～2500 Hz L-N/0～450，L-L/0～779@15Hz～70 Hz L-N/0～150，L-L/0～259@15Hz～5000 Hz
設置分辨率(V)	0.01
精度 ①	±0.025% F.S.
波形種類	正弦，三角波，方波，5%削波，10%削波，20%削波，X%削波，自定義波
直流分量(mV)②	＜20
電壓失真 ③	＜0.3%@50Hz/60Hz；＜1%@15Hz～400Hz；＜2%@400Hz～4000Hz；＜3%@4000Hz～5000Hz
負載調整率 ④	±0.025% F.S.
源調整率	±0.01% F.S. @10%變化
遠端補償	自適應
電壓擺率	AC＞3.0V/μs
頻率
范圍(Hz)	DC，15.00～5000.0
設置分辨率(Hz)⑤	0.01
精度	±0.01%
相位
范圍	A = 0°, B = 240°, C = 120°（默認）；可編程范圍0°～359.9°
精度 ⑥	±0.1°@15Hz～400Hz ±0.5°@400Hz～5000Hz
分辨率	±0.1°
諧波
次數	100次@40Hz~70Hz 25次@70Hz~400Hz
含量 ⑦	40%
幅值誤差	±5%@設置值或基波值的0.1%@40次以下
相位角范圍	0°～359.9°
顯示方式	表格
瞬態
編程
編程步數	100步
編程參數	電壓、頻率、上升時間、平頂時間、相位
上升時間范圍	100μs～999.9999s
平頂時間范圍	100μs～999.9999s
最小編程時間步長	100μs
編輯模式	添加、在此前插入、刪除、組合、循環
執行
運行模式	運行、停止、循環
電流限制
范圍(A)@三相	15
范圍(A)@單相	45
過流保護	100%～105%@最長3秒
峰值因數 ⑧	1～6
峰值電流(A)@三相	37.5
峰值電流(A)@單相	112.5
精度 ⑨	±0.25% F.S.
輸出阻抗 ⑩
電阻(Ω)	0～+10.0
電感(mH)	0～2.00
直流輸出
電壓
范圍(V)	±636
設置分辨率(V)	0.01
輸出精度 ⑾	±0.1%F.S.
輸出紋波(mV)⑿	＜0.35@(DC-300kHz)
負載調整率	±0.025%F.S.
源調整率	±0.01F.S.%@10%變化
輸出擺率	DC＞3.0V/μs
電流
范圍(A)	45
測量參數
交流電壓
范圍(V_rms)	L-N：0～600
分辨率(V_rms)	0.01
精度	±0.025% F.S.
輸出頻率
范圍(A)	15～5000
分辨率(A)	0.01
精度	±0.01%
交流電流
范圍(A)	45
分辨率(A)	0.01
精度	±0.025% F.S.
峰值電流
范圍(A)	4倍額定
分辨率(A)	0.01
精度	±2.5% F.S.
峰值因數
范圍	1.00～6.00
分辨率	0.01
精度	±2.0% F.S.
有功功率
范圍(kW)	5
分辨率(W)	1
精度 ⒀	±2% F.S.
視在功率
范圍(kVA)	5
分辨率(VA)	1
精度 ⒀	±1% F.S.
功率因數
范圍	0.00～1.00
分辨率	0.01
直流電壓
范圍(V)	±1000
分辨率(V)	0.01
精度	±0.1% F.S.
直流電流
范圍(A)	50
分辨率(A)	0.01
精度	±0.5% F.S.
輸入
接線方式	LN+PE
頻率(Hz)	47 - 63
電壓范圍(V)⒁	110V±10%、220V±20%
每相電流(A)	15
輸入峰值電流(A)	＜ 1.5倍額定
功率因數 ⒂	＞ 0.95
效率 ⒂	＞ 0.83
尺寸重量
尺寸（寬×深×高）	435 mm×630 mm×88mm
重量	20kg
保護
保護	過流斷開
	峰值過流斷開
	過功率斷開
	過容量斷開
	過壓（設定1%～105%）斷開
	過溫斷開
注解： ①: 輸出頻率40Hz~70Hz范圍內；參數表中與交流輸出電壓有關參數出現的FS均指最大交流電壓450V； ②: 直流分量為輸出電壓設定220VAC/頻率50Hz，空載下測試； ③: 輸出頻率≤2500Hz最大失真度為輸出電壓設定250VAC時，純阻性負載至額定輸出功率下測試；輸出頻率＞2500Hz最大失真度為輸出電壓設定150VAC時，純阻性負載至限定輸出功率下測試； ④: 輸出頻率在2500Hz以下； ⑤: 分辨率為0.01或當前設置值的0.01%，二者取數值較大值； ⑥: 相位精度為三相輸出電壓設定220V，三相相位設定默認相位，空載下測試； ⑦: 額定幅值300V_rms的40%，指疊加諧波總含量； ⑧: 峰值因數指峰值電流與有效值的比值，標準正弦波典型值為1.414，最大允許值為6，但峰值不超過單機最大電流值，并非指額定值條件下的峰值因數； ⑨: 輸出頻率在1400Hz以下；參數表中與交流電流有關參數出現的FS均指對應型號機器最大峰值電流； ⑩: 輸出阻抗指穩態輸出下的阻抗，且不超過輸出最大值； ⑾: 參數表中與直流輸出電壓有關參數出現的FS均指最大輸出直流電壓636V； ⑿: 輸出DC636V，功率3kW，示波器交流耦合并20MHz帶寬限制； ⒀: 有功功率和視在功率精度出現的FS均指對應型號機器最大測量功率值； ⒁: 輸入電壓185V以下需要降額50%使用；詳細降額要求見“輸入電壓降額曲線”； ⒂: 功率因數和效率指標均在單相輸入電壓220V，輸出設定220V，純阻性負載至額定輸出功率下測試。

規格型號

型號	輸出路數	額定功率 (kVA)	最大電壓 (V_rms)	三相最大電流 (A_rms)	單相最大電流 (A_rms)	最大電壓 (V_DC)	最大電流 (A_DC)	外型
PAC 0115	三相	1	450	15	45	636	45	2U
PAC 0215	三相	2	450	15	45	636	45	2U
PAC 0315	三相	3	450	15	45	636	45	2U
