是德N6781A源表模塊-上海雨芯儀器

  • 價格:面議
購買咨詢:

產品介紹

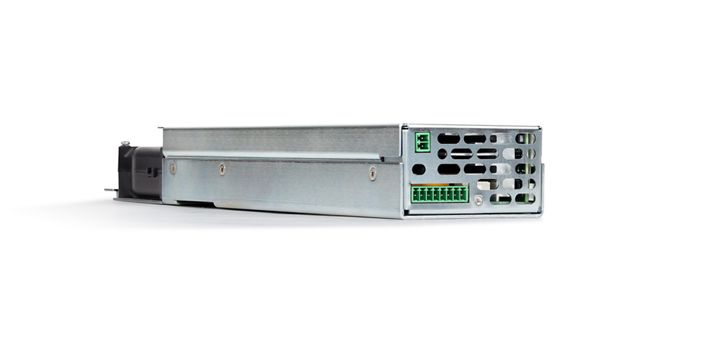

    N6781A 是專為執行電池功耗分析任務而設計的源表模塊(SMU)。

    特點

    額定輸出:

    • 電壓:高達 20 V
    • 電流:高達 ±3 A
    • 功率:20 W

    編程準確度(23 °C ± 5 °C,經過 30 分鐘預熱;適用于從最小值到最大值的程序):

    • 電壓(20 V 量程):0.025% + 1.8 mV
    • 電壓(6 V 量程):0.025% + 600 µV
    • 電流(3 A 和 1 A 量程):0.04% + 300 µA
    • 電流(300 mA 量程):0.03% + 150 µA

    瞬態響應:

    • 在電流瞬變?yōu)?0.15 A/µs 時,壓降 < 30 mV

    測量準確度(23 °C ± 5 °C):

    • 電壓(20 V 量程):0.025% + 1.2 mV*
    • 電流(3 A 量程):0.03% + 250 µA*
    • 電流(100 mA 量程):0.025% + 10 µA*
    • 電流(10 µA 量程):0.025% + 8 nA

    * 支持無縫量程功能

    Keysight N6781A 是專為執行電池功耗分析任務而設計的源表模塊(SMU)。 無論被測器件(DUT)是電子書閱讀器、MP3 播放器、手機還是心臟起搏器,N6781A 的無縫量程、可編程輸出電阻和輔助 DVM 等先進功能都能夠?yàn)殡姵毓姆治龈鼫?zhǔn)確的測量結果。 如果搭配 14585A 控制與分析軟件一起使用,N6781A 會變成一個功能更強大的電池功耗分析解決方案,對您的測量結果實施更深入的分析。 詳細了解 14585A 控制與分析軟件。

    查看測量解決方案實例電池電流消耗測試

    是德科技獲得技術創新的功能:無縫量程

    無縫量程功能可以解決測量動態電流的難題。 借助無縫量程,工程師可以精準測量動態電流,測量過程中不會出現任何毛刺或中斷。 當被測器件消耗的電流發生變化時,SMU 會立即自動檢測哪個電流量程能夠返回最精確的測量值,并無縫切換到該量程。 無縫量程與 SMU 內置的 18 位數字化儀結合使用時,可以實現出色的 28 位有效垂直分辨率。 這使得工程師能夠一次性全面了解從 nA 到 A 的完整電流波形,從而大幅提高生產效率,更深入地洞悉功耗狀況。

    電池功耗分析視頻:N6781A 的無縫量程功能

    其他特性與優勢

    • 無毛刺電源輸出和測量:改變輸出范圍和量程時不會出現任何毛刺
    • 2 象限操作:可充當電壓源或電流源,也可充當 CV 或 CC 電子負載
    • 四個電流量程:在不同工作模式下精確捕獲被測器件的電流
    • 出色的瞬態響應:當負載發生快速變化時,保持電壓或電流穩定不變
    • 快速直流調制:創建最高 100 kHz 的波形,用于激勵被測器件或?yàn)楸粶y器件添加負載
    • 高速數字化測量:使用內置的 200 kHz 數字化儀每 5 µs 捕獲/查看一次被測器件的功耗

    其他 N6700 SMU

    • N6782A 用于功能測試的 2 象限源表模塊
    • N6784A 4 象限通用源表模塊

    這個模塊可用于 1 U 高的 N6700 小型多路輸出模塊化電源系統(適用于 ATE 系統)和 N6700 多路輸出直流電源分析儀(適用于工作臺測試)。 它標配了 GPIB、LAN、USB 和 LXI 接口。 我們提供超過 20 種不同的直流電源模塊供您選用,從基礎型到高精度型,從 20 W 到 300 W 功率,各種型號應有盡有。
