產品介紹

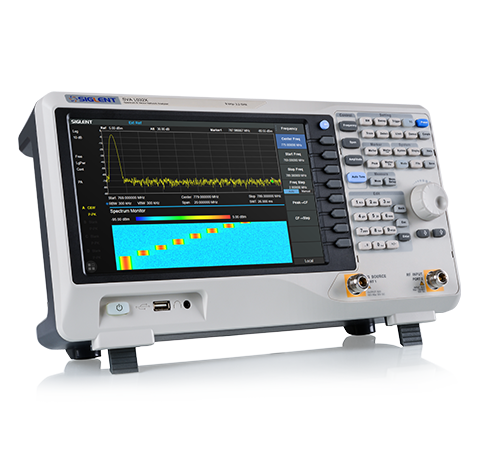

SVA1000X 系列矢量網絡&頻譜分析儀
主要特性
頻率范圍9 kHz~1.5 G/3.2 GHz/7.5 GHz
矢量網絡分析范圍100 kHz ~最高7.5 GHz
顯示平均噪聲電平DANL< -165 dBm/Hz
相位噪聲< -98 dBc/Hz
標配跟蹤源和前置放大器
多功能加持：5合1
矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調制分析= SVA1000X
SVA1000X作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，既具備SSA3000X頻譜儀系列的全部功能和性能，也通過內置100k-7.5G的定向耦合器，亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積，更多功能，是教育教學和射頻工程師的利器。
矢量網絡分析
頻率范圍從最低100 kHz到最高7.5 GHz：
· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；
· 配置3.5G范圍N型OSL機械校準件；
低成本的EMI預兼容測試方案
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：
· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
?· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
?· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
?· 提供SRF5030T近場探頭套裝，針對空間輻射，線?纜，PCB等查找干擾源
?· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
?· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程
調制分析，深度剖析調制信號
具備豐富的解調分析功能：
· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
· 具備眼圖，星座圖，相位圖，屬于，頻域，誤差域等多種分析格式
豐富的信號功率測量
· 信道功率(CHP, Channel Power)
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)
極簡設計，便捷好用
現代工業設計，大氣簡潔的顯示界面和操作方式
多點電容觸摸屏，支持鼠標和鍵盤
支持屏幕編輯和保護
高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作
規格參數
| 型號 | SVA1015X | SVA1032X | SVA1075X |
| 頻率范圍 | 9 kHz ~ 1.5 GHz | 9 kHz ~ 3.2 GHz | 9 kHz ~ 7.5 GHz |
| 分辨率帶寬 | 1 Hz ~ 1 MHz | 1 Hz ~ 1 MHz | 1 Hz ~ 3 MHz |
| 顯示平均噪聲電平 | -156 dBm/Hz | -161 dBm/Hz | -165 dBm/Hz |
| 相位噪聲 | <-99 dBc/Hz | <-98 dBc/Hz | <-98 dBc/Hz |
| 三階交調 | +8 dBm | +10 dBm | +14 dBm |
| 全幅度精度 | <1.2 dB | <0.7 dB | <0.7 dB |
| 跟蹤源 | 標配 | 標配 | 標配 |
| 多點觸摸屏 | 標配 | 標配 | 標配 |
| 校準件 | 選配 | 選配 | 選配 |
| 電纜故障點定位 | 選配 | 選配 | 選配 |
| 高級測量套件 | 信道功率，鄰道抑制比，占用帶寬，時域功率，載噪比，三階交調分析，諧波分析，瀑布圖 | ||
| EMI預兼容測試套件 | EMI濾波器，準峰值檢波器，免費EasySpectrum上位機軟件 | ||
| 數字和模擬調制分析 | ASK，F(xiàn)SK，AM，F(xiàn)M，QAM，PSK，MSK | ||
| 通信接口 | USB Device，USB Host（可擴展鼠標和鍵盤，USB-GPIB卡），LAN | ||
| 遠程驅動 | 支持基于USB-TMC/VX|-11/Socket/Telnet的SCPI/Labview/IVI驅動 | ||
| 遠程控制軟件 | Easy Spectrum上位機軟件，網絡瀏覽器，NI-MAX，F(xiàn)ile Explorer | ||
