產品介紹
- 輸入功率：0...400 W
- 輸入電壓：0...80 V 至 0...500 V
- 輸入電流：0...10 A 至 0...60 A
- 多語言彩色顯示器
- 用戶配置文檔，真實的函數發生器
- 可調保護極限：OVP, OCP, OPP
- 操作模式有：CV, CC, CP, CR
- 帶傾斜式支撐功能的手提
- 支持SCPI & ModBus RTU
- 控制軟件 (Windows)
- LabView VIs
- 可選：USB，以太網或模擬
- USB
- USB + 以太網
- USB + 模擬
EA-EL 3200-25 B為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。
EA-EL 3200-25 B產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.bizwz.cn）
EA-EL 3200-25 B基本信息

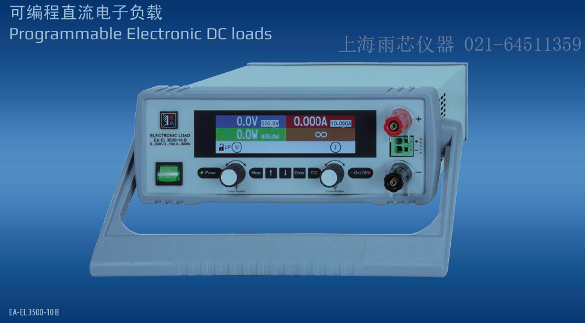

2017新款緊湊型直流負載EA-EL 3000 B，是第二代小型桌面式負載，功率為400 W。配有新的電壓與電流等級，適合實驗室、學校或車間日常的多種用途。
所有型號都支持四種調節模式：恒壓（CV），恒流（CC），恒功率（CP）與恒阻CR）。其控制電路核心是一個快速微處理器，具有這些功能：帶通用函數的真實函數發生器，如：矩形、三角形或階躍形。彩色顯示器與鍵盤，以及連個旋鈕，使用戶手操更靈活。
與舊系列的電子負載相比，經模擬或數字接口控制產品的響應時間，通過ARM處理器控制的硬件有了很大改善。可選配件有多款數字接口，如：USB與以太網，還有一個模擬接口。所有接口都電隔離。通過SCPI與ModBus RTU通用協議，以及即用LabView組件，大大簡化了遠程控制在客制應用下的使用。
功率等級、電壓和電流
本系列有0...80 V DC，0...200 V DC與0...500 V DC這些等級的輸出電壓，單臺機器的輸入電流等級有0...10 A，0...25 A或0...60 A。功率等級為400 W穩定功率。
操作面板（HMI）
手動操作通過彩色顯示屏、兩個旋鈕與六個按鈕來完成。大的彩色顯示器一次性顯示所有設定與實際值。通過人機界面可完成整個設置，包括函數（方形，三角形等其它）的配置等。還提供多語言顯示（德文，英文，俄文，中文）。
函數發生器
所有型號都配有可生成典型函數的函數發生器，如下圖所示，可以應用到輸入電壓或電流上。函數發生器可由前板的旋鈕跟按鈕完全配置和控制，或者經數字接口遠程控制。
預設函數為用戶提供完整配置的所有參數，比如：Y偏移值，時間或幅度。
電池測試
用恒流或恒阻放電來測試各類電池的這種測試，本產品也可以執行，它具有電池測試模式。它會顯示累計的測試時間與消耗的容量 (Wh)。
EA Power Control測試期間，由電腦記錄的數據，可以CSV格式導出Excel表，然后在MS Exce或類似工具下進行分析，甚至能創建可視化的放電圖。關于其它設置，還可設定一可調極限值，當電池電壓低時停止測試，或者停止可調最大測試期。
MPP追蹤
對于光伏相關的測試，本產品還有一項功能，且作為其標準功能。它有四種模式，可模擬連接到太陽能模塊或面板的逆變器的典型特性。該功能可以確定典型操作的參數，例如所謂的最大功率點和相關值UMPP，IMPP和PMPP。其中一種模式甚至含有不同輻射值的特定分析，該值由100個點組成并以表格形式存在。
遠程控制 & 連接
本產品的遠程控制可通過三種可選接口卡來完成，快速且簡單：
利用數字接口（USB，以太網），Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MS Excel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。該軟件利用“多功能控制”特性（需注冊碼，非免費），可一次性監控多達20臺產品。
